API 8810A 规格
| 型号 | API 8810A 系列 |
|---|---|
| 分辨率 | 0.0001° |
| 输入通道 | 2 个独立隔离通道 |
| 输入信号 | ● 通道 1：自整角/旋变，可编程设置，1 ~ 90VL-L 自动 ● 通道 2：自整角/旋变，可编程设置，1 ~ 90VL-L 自动 每通道的输入线间电压，参考源电压和频率都会被测量。数据在前面板显示，或通过其他方式输出。 |
| 精度 | 最高0.0015°，详情参考下一章节 |
| 频率范围 | 47 Hz ~ 20 KHz |
| 角度范围 | 0.0000° ~ 359.9999°，或 ± 179.9999° 可编程设置，或以度-分-秒方式显示输出角度 |
| 双速模式 | 两个通道组合，比率 2 ~ 255 |
| 参考源电压 | 2 ~ 115 V 自动 |
| 参考源频率 | 47 Hz ~ 20 KHz |
| 输入阻抗 | 输入信号线间电压（VL-L） | 输入阻抗（KΩ） 1 ~ 3 V | 47 3 ~ 6 V | 55 6 ~ 11.8 V | 58 11.8 ~ 26 V | 60 26 ~ 90 V | 200 |
| 跟踪速度 | ±10000°/秒（±27.7 rps） |
| 沉降时间 | 基于选择的带宽，180° 步进时，最大 1.5 秒；在 47 ~ 66 Hz 时，最大 3.0 秒 |
| 相位校正 | 定子和转子最大相位差 60° 自动校正 |
| 通道 1 & 2 速度和 DC 角 | ● ±1000 °/sec = ±10 VDC ● ±100 °/sec = ±10 VDC ● 0 to 359.99°= 0 -10 VDC ● ±179.99° = ±10 VDC |
| 带宽 | 基于输入频率自动设置，最大带宽 100 Hz 注意：用户可以在设置菜单中自定义带宽，范围 6 Hz ~ 1200 Hz。 |
| 拉平数据 | 10 毫秒 ~ 10 秒可选 |
| 转换器忙碌 | TTL 兼容脉冲，1 微秒宽；跟踪时脉冲呈现 |
| 数字输出 | 6 个 10 进制 BCD（1-2-4-8），10 TTL 负载 |
| 通信接口 | 以太网，USB，IEEE-488，50 针并口 |
| 温度范围 | 工作 0 ~ 50 ℃，存储 0 ~ 70 ℃ |
| 电源参数 | 85 ~ 265 Vrms，47 ~ 440 Hz, < 20W |
| 重量 | 约 1.8 Kg |
| 外形尺寸 | 33.02 (L) x 24.13(W) x 8.89(H) cm |
内置参考源（可选）规格
| 参考源参数 | 规格描述 |
|---|---|
| 输出电压 | 2 Vrms ~ 115 Vrms，可编程设置，分辨率 0.1 V ● 2.0 ~ 10.0 Vrms / 47 Hz ~ 20 KHz ● 10.1 ~ 28.0 Vrms / 47 Hz ~ 10 KHz ● 28.1 ~ 115.0 Vrms / 47 Hz ~ 2.5 KHz |
| 精度（无负载时） | ● ± 5%，＜15 KHz ● ± 10%，≥ 15 KHz |
| 调整量 Regulation | ± 5%（无负载至满负载） |
| 输出驱动 | 最大 6 VA |
| 输出保护 | 过流（10 次自动重试 @ 1.3 秒；之后手动重置） |
| 频率范围 | 47 Hz ~ 20 KHz，0.1 Hz 步进，可编程设置 |
| 频率精度 | 优于 ± 0.1%或 ± 1 Hz |
| 总谐波失真 | 最大 ± 3% |
| 参考源输出驱动 | 隔离，单路输出，见下图 |

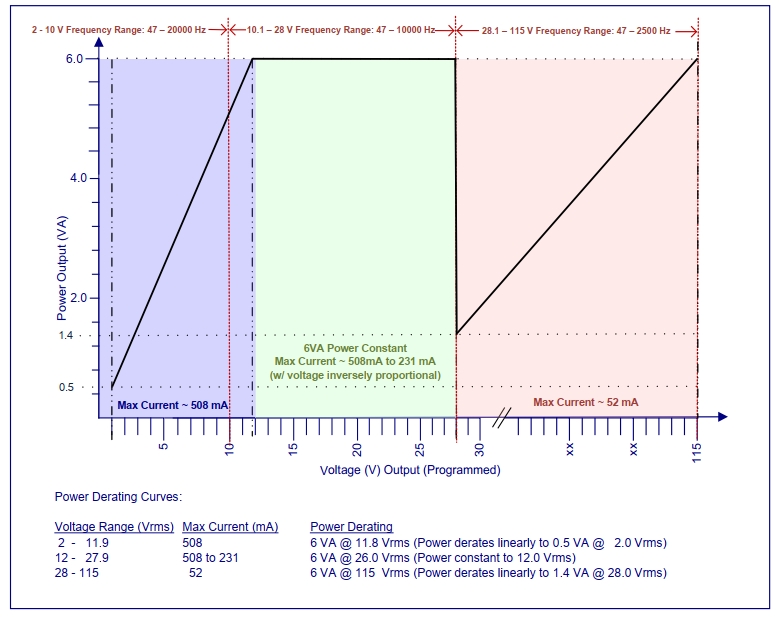

参考源输出驱动详细特征
